型号及其含义

例： JXNB1000-2425P,

聚星 1000W 逆变器， DC24V 输入， AC220V 输出， 50HZ, 纯正弦波。

安全说明

警告：在安装和使用逆变电源时， 请仔细阅读安全说明，

● 为了降低风险， 安装时请不要将逆变电源暴露在雨天、雪霜天、雾天、油腻和大量灰尘等恶劣环 境；不要将逆变电源安装于密封场所；不要覆盖和阻塞通风口， 逆变电源会因为过热而损坏。

● 逆变电源应避开火源和受到电击，不符合规格的电线和不符合标准电线都可能损坏逆变电源

● 因为逆变电源设备本身包含了易产生电弧的组件， 所以在安装时不能安装在易燃， 易爆的环境中， 包括电池和易燃的布料等。不要安装在没有防火保护的设备旁边，包括：汽油发动机，燃油桶或其它位于燃料旁的组件系统。

● 在做电池连接时， 如果电池的酸性物质接触到皮肤或衣物，请立即用清水和肥皂冲洗，如果酸性物质进入眼睛，立即用清水部洗眼睛至少 20 分钟，并立即送医治疗。

● 杜绝一切烟、火花和火焰邻近电池或发动机。

● 请不要将金属类的工具放在电池上，这样很可能由于短路产生火花导致电池或其它电子组件损坏

● 严禁将细小的金属物品如：铁针、铁销放入产品内； 远离水源，不得将水洒在产品上或产品内。

● 禁止小孩操作本产品， 更不得用手指触摸本产品接线柱，输出插口，以防触电。不得用产品上的逆变开关代替电器开关。

● 确定输出 AC 稳定后，才能带负载否则可能会损坏产品 ( 产品在启动时关使用，即先开产品开关， 再打开负载开关， 电流较大 )

● 本产品若输出 AC 为方波 ( 修正弦波 ) 的，只能带阻性负载， 如灯泡、节能灯、电饭锅、电饭煲， 以及有开关电源类的产品、而不能带感性负载的产品； 如冰箱、电吹风、电钻、电动机类的产品， 否则会 导致产品损坏。

● 产品出现问题， 请不要自行打开，以防遣到电击，请送到专业维修人员处进行维修。

● 报废注意事项：在报废逆变器时请注意，主回路的电解电容和印制板上电解电容，焚烧时可能 发生爆炸。前面板等塑胶件焚烧时会产生有毒气体。请作为工业垃圾进行处理。

正弦波与修正波的波形比较

产品特性及产品应用

产品特性

纯正弦波输出或者修正弦波输出

高效率， 轻巧型

LED 指示负载的状态 全自动控制制冷风扇 ( 温度控制 )

微处理器设计

内设欠压 / 过载 / 短路 / 过压 / 电池能量不足报警 / 过温报警装置

产品应用

电动工具系列： 电锯、钻孔机、研磨机、喷沙机、冲压器、除草机、空气压缩机等。

办公设备系列： 电脑、打印机、显示器、复印机、扫描仪等。

家庭用具系列：吸尘器、风扇、荧光灯和白炽灯、电动裁剪刀、缝纫机等，

厨房器具系列：微波炉、电冰箱、冰柜、咖啡机、搅拌机、制冰机、烘烤炉等，

工业设备系列：金属卤灯、高压钠灯、船舶、车载、太阳能、风力发电等，

电子领域系列： 电视、录像机、游戏机、收音机、功率放大器、音乐设备、监控设各、终端设备、服务器、 智能平台、卫星通信设备等。

使用环境及操作指南

使用环境

逆变电源的安装位置应满足以下要求：

● 干燥： 不能将逆变电源安装时暴露在雨天，雪霜天，雾天等潮湿的环境中，不允许逆变电源上有水滴或油污。

● 冷却： 建议使用好冷却器，将环境温度控制在 -10~40℃之间。

● 安全： 不能安装在易燃冒烟燃料储存器以及燃油发动机旁。

● 通风： 电源的周围至少有 30 毫米的通风空间，确保逆变电源后面和下面的通风口没有任何阻塞物。

● 灰尘：不能将逆变电源安装在多灰尘的环境中，如：大量的灰尘、木头屑及一些创花铿屑等恶劣环境中，这样将会导致电源的故障。

● 电池或电池组：不能使用过长的电线，但要将逆变电源与电池隔离，电池也同样不能暴露在外，它所产生的一种气体具有强烈的腐蚀性， 长时间下去会损坏逆变电源。

● 地线连接： 请将逆变电源的接地端用导线安全接地或将接地端用导线安全连接在你的负载上。 ( 例如：汽车专用的接地面板等 )。

操作指南

警告： 产品在内部有高压，注意安全。非专业人员严禁拆开或改造， 如有违反本公司概不负责。请按以下指南进行操作，未遵循本指南操作而造成的损失，本公司概不负责。

逆变器操作指南：

电源选择。必须使用蓄电池 / 电池 / 车载电池， 使输入的电压为 12V/24V/48V, 适宜该产品。( 机子输入电压高 0.6 倍以上将损坏机子 )。一般来说 12V 的逆变器，300w 选容量 30AH 以上的电源，1000w 的机子容量 100AH 以上， 依次类推。

● 使逆变器与电源相连。使开关处于 OFF( 关 ) 位置 ( 包括逆变器和器具 )。从电池处获得电源。 黑电线接黑端子为负极， 红电线接红端子为正极。

● 逆变器与电器相连。确保逆变器的负荷功率在规定功率内， 在打开电源时不该超过逆变器的最大功率。当逆变器与设备和电源相连时， 打开逆变器和器具上的开关。一般来说设备启动功率是其标称功 率的好几倍， 甚至 10 倍。开机时如果逆变器发出连续的报警，红灯不断闪烁， 此时为逆变器过载保护， 解决方法是关掉逆变器开关和部分设备， 再重新启动逆变器， 若还不能解决就需要采用更大功率的逆变器。 逆变器过载重启次数为两次。

● 输入欠压保护，当电池电压很低时，逆变器会发出警报，警报声音为 1 声，这说明直流电供电不足，电池需要充电， 当 12v 输入的电压低于 9V 到 9.5V,24V 的低于 18 到 19V,48V 的低于 38 到 40V 时交流电输出会自动关闭， 红色指示灯会随着报警声不断闪烁。

● 输入过压保护，对于 12V 的逆变器来说当输入电压达到 15V 到 15.5V, 24V 的达到 30 到 31V,48V 的达到 60 到 62V 时， 逆变器会发出警报， 警报声为 2 声，红色指示灯会随着报警声闪烁， 同时交流电会停止输出。

● 短路保护。当发生短路时， 输出设备将关闭。

● 极性相反输入保护。当电池被相反连接时，保险丝会烧掉以此来保护设备。

● 过热保护，当逆变器内部温度超过 70 摄氏度左右时， 逆变器会发出警报，警报声为 3 声， 红色指示灯会随着报警声闪烁， 同时交流电会停止输出。直到逆变器内部温度恢复正常逆变器又恢复交流电 输出。

● 充电时接线柱和输入电瓶用线连接，此时接线柱就是充电器输出端。打开充电器开关 ( 此开关上方只有一个指示灯 ), 当插上电源插头后， 指示灯亮， 如果为红色， 说明机子在充电。如果为绿色说明电瓶已充满电或者接线柱和电瓶未连接好。

● 如果机子只带充电器， 而不带自动切换，那么充电时最好把逆变器开关关掉 ( 此开关上方有两个指示灯 ), 这样整机减少了逆变器待机损耗，缩短了充电时间。

● 充电器无输出故障，可以查内置保险管是否损坏。操作指南：将交流输入线插到逆变器的任意一个输出插座上， 然后打开逆变器的开关如果是逆变优先型，则逆变器先工作， 等到电池能量不足时， 切换为市电供电。如果是市电优先型， 则市电先工作， 等到市电断电时，切换为逆变器工作，为负载提供能量。

组件示意及连线

注意：这是一个手册。输出电压可以为 100V/110V/120V/50Hz/60Hz, 或者 220V/230V/240V/50Hz, 请把这相关的作为参考。本手册只是用于解释，与产品不能完全等同。

交流电一侧的指示灯

POWER/WORK : 当逆变器运行时，该灯开启。

FAULT: 当欠压、过压、短路、超载或者过热发生时，该灯开启。

CHARGING: 逆变器充电显示，当充电池时，该灯开启为红色，当变为绿色时，充电完成。

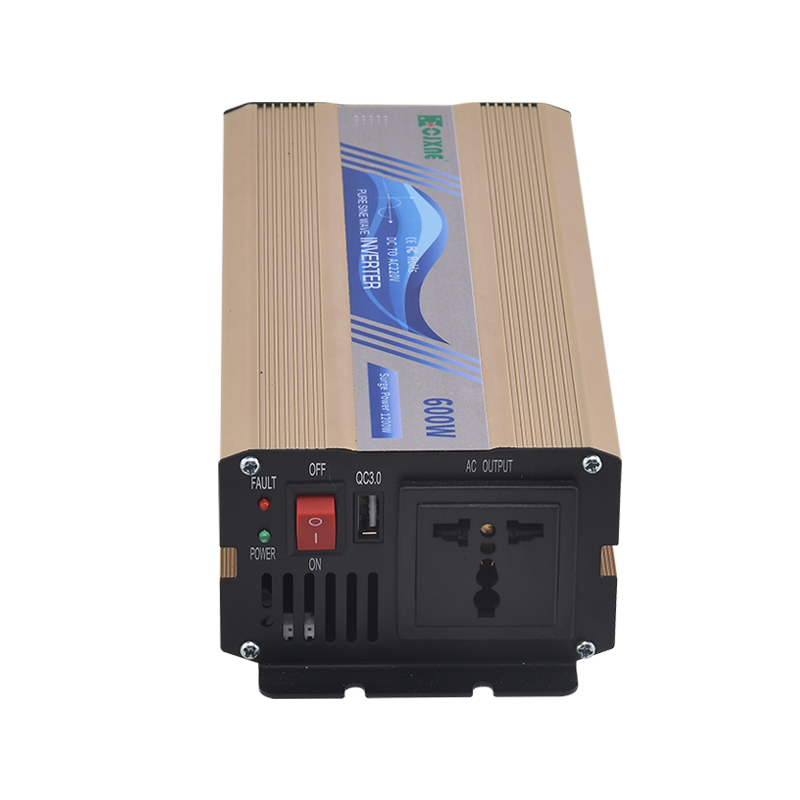

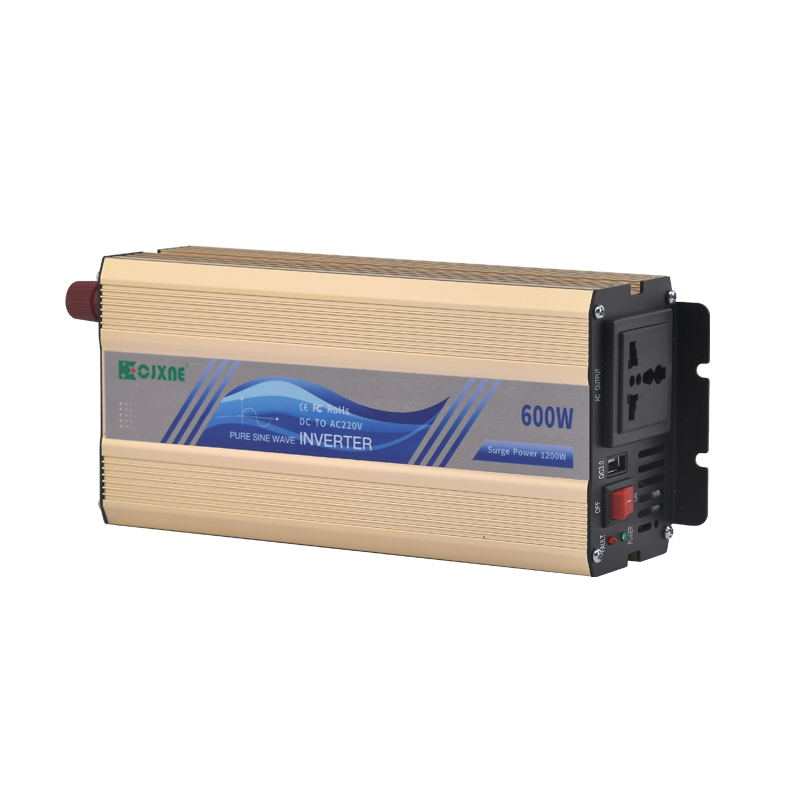

逆变器图示

修正弦波 150W-600W，纯正弦波 150W-600W

接线示意图

常见故障及其排除方法

1. 蜂鸣器报警。当使用的逆变器发出声响时， 某个较低的声音也会鸣响，可能是逆变器的输出电流是 修正正弦波。如果是纯正弦波的那是因为负载比较大，请你等待 20 秒钟， 20 秒钟设备没正常工作，请关机， 以免浪费电能。

2. 电视干扰。通过过滤器把干扰降至最小。在某些场合， 非常微弱的干扰会变得很明显，你可以试着 如下操作： A 让逆变器远离电视和电视天线。B 试着改变电视信号的电缆和电视天线的方向， 以使干扰降 至最小。C 选择高质量的有线电视屏幕。

3. 逆变器没有反应。A 电池与逆变器的接触不良，重新连接。

4. 输出电压过低。A . 超载。负载功率超过额定功率，关闭部分用具再重新开启逆变器。B . 输入电压过低， 确保输入电压在额定范围内。

5. 低压警报。A. 电池没电， 重新换电池。B. 电池电压过低或连接不良。重新换电池，检查连接或者 用干布清洗连接端子。

6. 逆变器没有输出。A . 电池电压过低。B. 负载过高， 关闭部分用具重启逆变器 .C. 逆变器过热保护。 冷却逆变器并放在通风的地方。D. 逆变器开启失败， 重新开启逆变器。E . 两级相反连接，保险丝烧掉，  重换同规格的保险丝再重新连接。

7. 逆变不运行。检查电源开关， 保险丝和电池连接是否完好。我们提供正常使用最长质保时间自公司 销出之日起 18 个月止。

以下情况我们将不保修 :

1、非正常的损坏和磨损 ;

2、运输过程中的损坏 ;

3、不正常的使用和操作，安装 ;

4、使用在不正当的环境引起的爆炸 ;

5、由疏忽或事故引起的损坏。

逆变器规格表

逆变器尺寸表

申明 : 本产品图片尺寸和实物有一定差别，请以实际产品为准 ; 产品不断更新中，如需了解更多请与本公司 联系。

未经允许，请勿私自拆开逆变器 !

运输、储存及质量保证期

运输

运输应符合下列要求：

运输中有遮篷，不应有剧烈振动、撞击等；

运输或搬运过程中轻拿轻放。

贮存

产品使用前应存放在原包装箱内，存放产品的仓库环境温度为 -40℃～ 70℃ , 相对湿度为 20% ～ 90%, 仓库内不准许有各种有害气体和易燃、易爆物品及有腐蚀性化学物品，设备不可重压，并且应无强烈机械振动、 冲击。

质量保证期

在用户遵守产品的安装、使用规定的条件下，产品质量保证期为自出厂起 12 个月。
